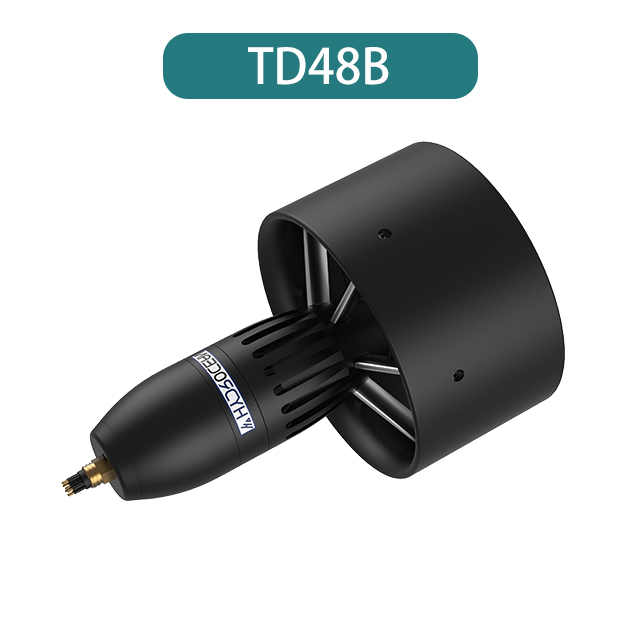

Канальное подруливающее устройство TD48B

Hydrocean имеет опыт подводных двигателей. Мы разработали более 40 стандартных продуктов, включая канальные подруливающие устройства, подруливающие устройства с ободом, подруливающие устройства для подводных лодок, подводный электрический рулевой механизм, подводный электрический толкатель, силовой хвостовой сегмент подводных аппаратов и т. д., которые могут удовлетворить большинство потребностей подводных аппаратов. Добро пожаловать, свяжитесь с нами, обсудите с нами выбор двигателя AUV и ROV.

Вперед/Назад:
48кгс/48кгс
Власть:
2200 Вт
Напряжение:
72-300В
Вес воздух/вода:
6,8-9,1 кг/3,7-5,2 кг
Диаметр/л:
242 мм/294-356 мм


штат:



Запрос цены

Функции

Канальный двигатель TD48B Функции

линия

● Обладая большой глубиной и высокой надежностью, они (высоковольтные версии) обычно используются в ROV для выполнения работ.

● На выбор предусмотрена скорость вращения с разомкнутым и замкнутым контуром; вращающаяся скорость замкнутого контура превосходит вращающаяся скорость разомкнутого цикла для достижения высокой однородности нескольких продуктов.

● Аналоговый сигнал напряжения ±5 В или сигнал ШИМ можно выбрать для управления направлением вращения и скоростью двигателей; и импульсный сигнал и аналоговый сигнал напряжения 0–5 В предусмотрены для выбора, чтобы дать обратную связь о скорости двигателя.

● Режимы связи RS485, RS422 и CAN доступны для выбора для управления направлением вращения и скоростью моторы; и пользователи могут использовать соответствующие команды программного обеспечения для настройки адресов связи продукта и терминала. значения сопротивления.

● На выбор предлагаются версия со сверхдлительным сроком службы и версия с низким уровнем шума. Они поддерживают индекс производительности оптимизация тяги, веса и эффективности и т. д., а также настройка более высокого напряжения питания.

● Встроены функции защиты от перегрева, ограничения тока и защиты от останова; и пользователи могут использовать программу команда сброса функций защиты.

Параметры

Канальный двигатель TD48B Параметры

линия

Толкать

Тяга вперед 48 кг.

Обратная тяга 48 кг.

Обороты/Мощность/Напряжение

2000об/мин

2,2 кВт

72~300В постоянного тока

Режим управления

①±5 В Аналоговый контроль напряжения

② ШИМ

③МОЖЕТ

④RS485/RS422

Контроль оборотов

①Аналоговая обратная связь по напряжению

②Импульсная обратная связь

③МОЖЕТ

④RS485/RS422

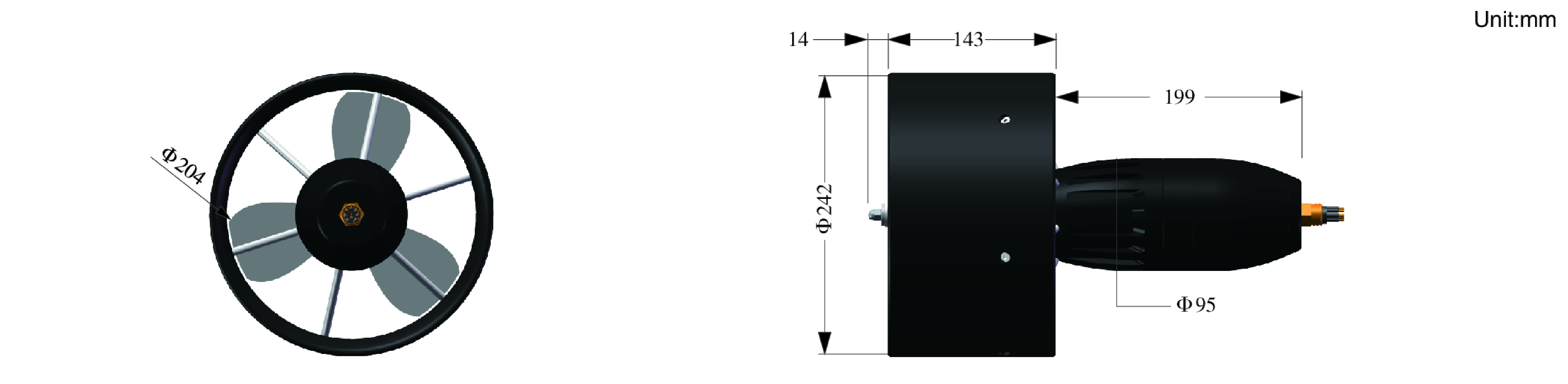

Измерение

Внешний диаметр 242 мм

Длина 294~356 мм

Примечания:Размеры разъема исключены

Материал	Среда	Вождение	Сопротивление давлению	Рейтинг глубины	Вес в воздухе и воде	Модель разъема
Алюминий	Пресноводный	Встроенный	Оболочка	0~850м	7,3 кг и 4,2 кг	72~120 В постоянного тока (12-ядерный микропроцессор) / 150~300 В постоянного тока (8-жильный микропроцессор)
Титановый сплав	Морская вода	Встроенный	Оболочка	0~1500м	8,3 кг и 5,2 кг	72~120 В постоянного тока (12-ядерный микропроцессор) / 150~300 В постоянного тока (8-жильный микропроцессор)
Алюминий	Пресноводный	Внешний	Оболочка	0~850м	6,8 кг и 3,7 кг	72~300 В постоянного тока (16-ядерный микропроцессор)
Титановый сплав	Морская вода	Внешний	Оболочка	0~1500м	7,8 кг и 4,7 кг	72~300 В постоянного тока (16-ядерный микропроцессор)
Титановый сплав	Морская вода	Внешний	Маслонаполненное уплотнение	0~6000м	9,1 кг и 4,7 кг	72~300 В постоянного тока (16-ядерный микромасло)
Титановый сплав	Морская вода	Внешний	Маслонаполненное уплотнение	Полная глубина океана	9,1 кг и 4,7 кг	72~300 В постоянного тока (8-жильный стандартного масла)

Изменения веса продуктов, подвергающихся компенсации заправки масла, зависят от длины масляных трубок. Для масляной трубки каждое дополнительное увеличение на 0,1 м увеличивает вес на 45 г в воздухе и на 16 г в воде.

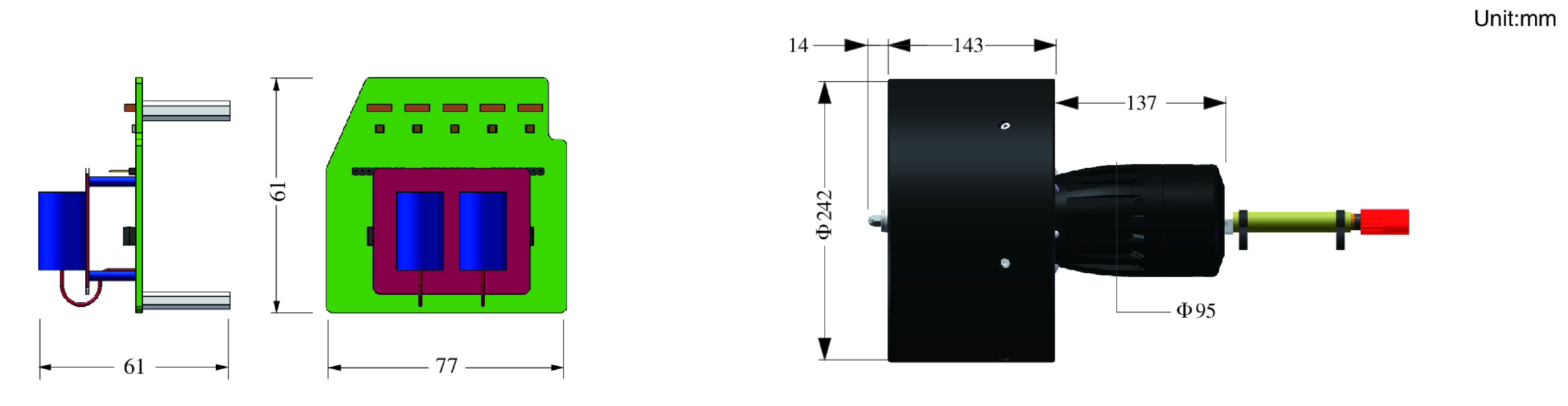

Измерение
