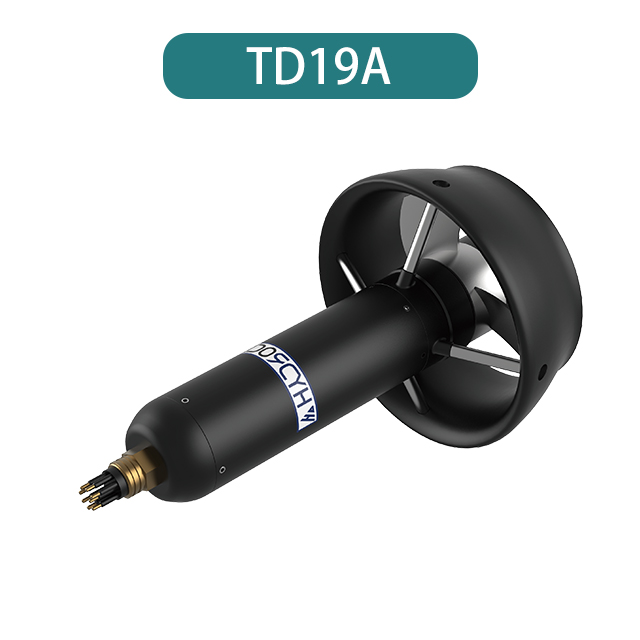

Канальное подруливающее устройство TD19A

loading

Канальное подруливающее устройство TD19A

Hydrocean имеет опыт подводных двигателей. Мы разработали более 40 стандартных продуктов, включая канальные подруливающие устройства, подруливающие устройства с ободом, подруливающие устройства для подводных лодок, подводный электрический рулевой механизм, подводный электрический толкатель, силовой хвостовой сегмент подводных аппаратов и т. д., которые могут удовлетворить большинство потребностей подводных аппаратов. Добро пожаловать, свяжитесь с нами, обсудите с нами выбор двигателя AUV и ROV.
  • 19 кгс/10 кгс

  • 1100 Вт

  • 48-300В

  • 2,2-3,3 кг/1,4-2,2 кг

  • 158 мм/243-280 мм

штат:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Функции


Канальный двигатель TD19A  Функции

линия


 Благодаря сбалансированной производительности они обычно используются в легких ROV для выполнения работ.

 На выбор предусмотрена скорость вращения с разомкнутым и замкнутым контуром; вращающаяся скорость замкнутого контура превосходит  вращающаяся скорость разомкнутого цикла для достижения высокой однородности нескольких продуктов.

●  Аналоговый сигнал напряжения ±5 В или сигнал ШИМ можно выбрать для управления направлением вращения и скоростью двигателей;  и импульсный сигнал и аналоговый сигнал напряжения 0–5 В предусмотрены для выбора, чтобы дать обратную связь о скорости двигателя.

 Режимы связи RS485, RS422 и CAN доступны для выбора для управления направлением вращения и скоростью.  моторы; и пользователи могут использовать соответствующие команды программного обеспечения для настройки адресов связи продукта и терминала.  значения сопротивления.

 На выбор предлагаются версия со сверхдлительным сроком службы и версия с низким уровнем шума. Они поддерживают индекс производительности  оптимизация тяги, веса и эффективности и т. д., а также настройка более высокого напряжения питания.

 Встроены функции защиты от перегрева, ограничения тока и защиты от останова; и пользователи могут использовать программу  команда сброса функций защиты.


Параметры


Канальный двигатель TD19A Параметры

линия






Толкать




Тяга вперед 19 кг.

Обратная тяга 10 кг.




Обороты/Мощность/Напряжение




2600об/мин

1,1 кВт

48~300В постоянного тока






Режим управления




①±5 В Аналоговый контроль напряжения

② ШИМ

③МОЖЕТ

④RS485/RS422







Контроль оборотов




①Аналоговая обратная связь по напряжению

②Импульсная обратная связь

③МОЖЕТ

④RS485/RS422




Измерение



Внешний диаметр 158 мм

Длина 243~280 мм

Примечания:Размеры разъема  исключены





Материал Среда Вождение   Сопротивление давлению Рейтинг глубины Вес в воздухе и воде Модель разъема
Алюминий Пресноводный Встроенный Оболочка   0~850м 2,3 кг и 1,5 кг 48~300 В постоянного тока (микро-8-ядерный)
Титановый сплав Морская вода Встроенный Оболочка

0~1500м

2,6 кг и 1,7 кг 48~300 В постоянного тока (микро-8-ядерный)
Алюминий Пресноводный Внешний Оболочка

0~850м

2,2 кг и 1,4 кг 48~300 В постоянного тока (16-ядерный микропроцессор)
Титановый сплав Морская вода Внешний Оболочка

0~1500м

2,5 кг и 1,6 кг 48~300 В постоянного тока (16-ядерный микропроцессор)
Титановый сплав Морская вода Внешний Маслонаполненное уплотнение

0~6000м

3,2 кг и 2,1 кг 48~300 В постоянного тока (16-ядерный микромасло)
Титановый сплав Морская вода Внешний Маслонаполненное уплотнение

Полная глубина океана

3,3 кг и 2,2 кг 48~300 В постоянного тока (8-жильный стандартного масла)




Изменения веса продуктов, подвергающихся компенсации заправки масла, зависят от длины масляных трубок. Для масляной трубки каждое дополнительное увеличение на 0,1 м увеличивает вес на 45 г в воздухе и на 16 г в воде.

Измерение


Канальное подруливающее устройство  ТД19А  Измерение

линия

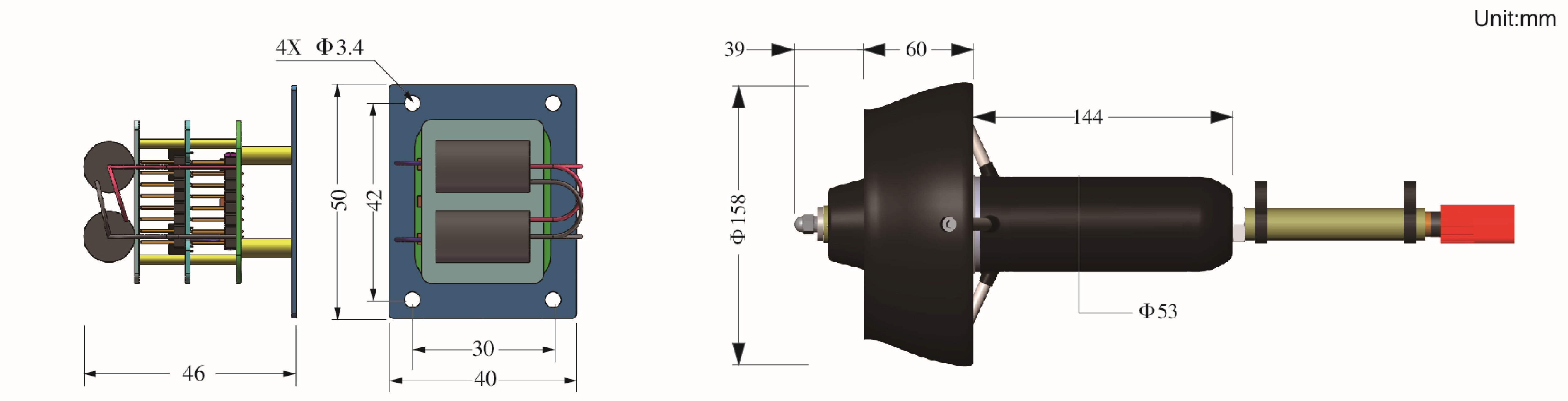

Встроенный водительский размер



尺寸内页-01(1)

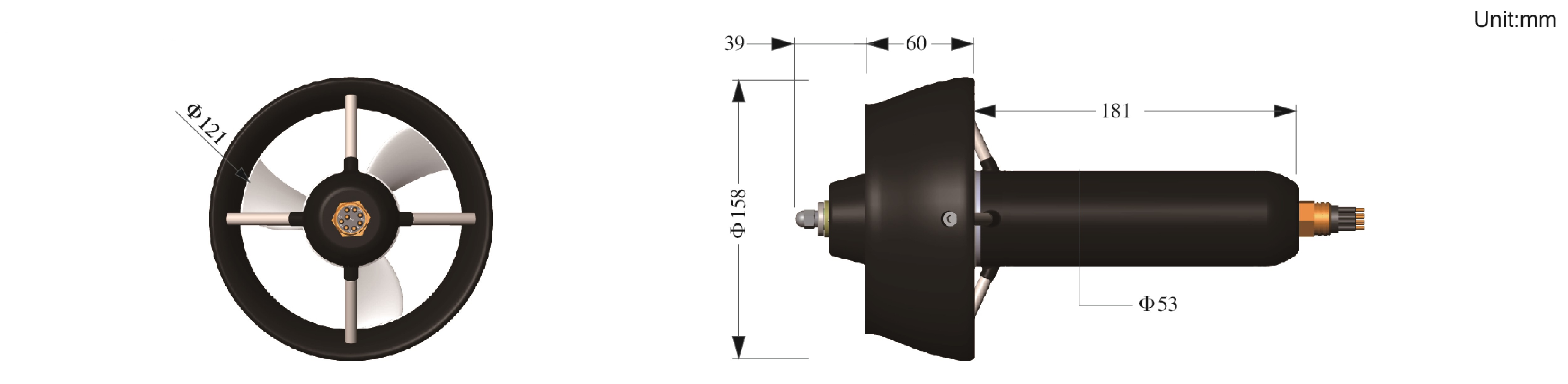

Внешний размер вождения


ТД19А



Производительность


Канальное подруливающее устройство  ТД19А  Производительность

линия

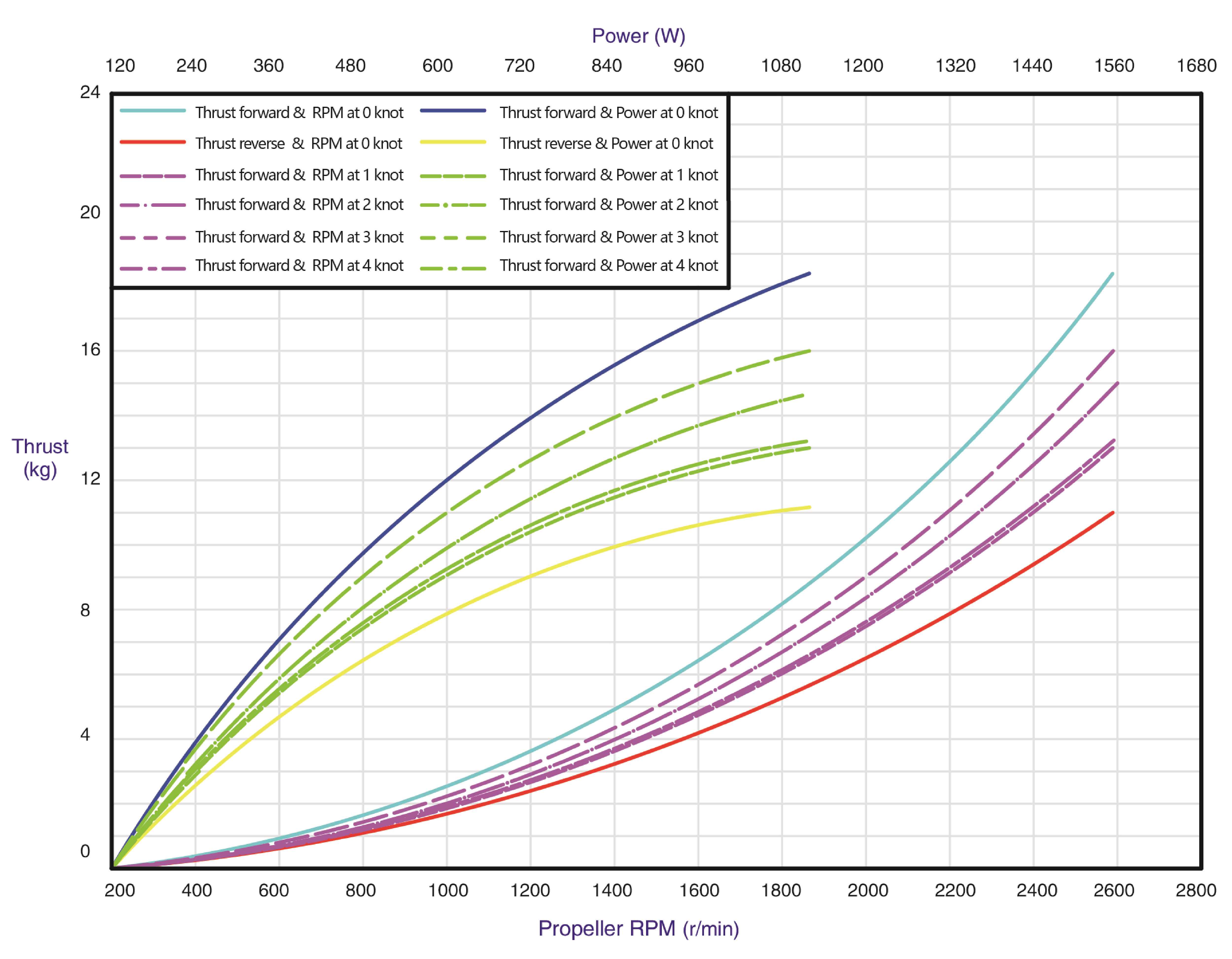

Кривая зависимости тяги от оборотов гребного винта и кривая зависимости тяги от входной мощности



尺寸内页-03(1)

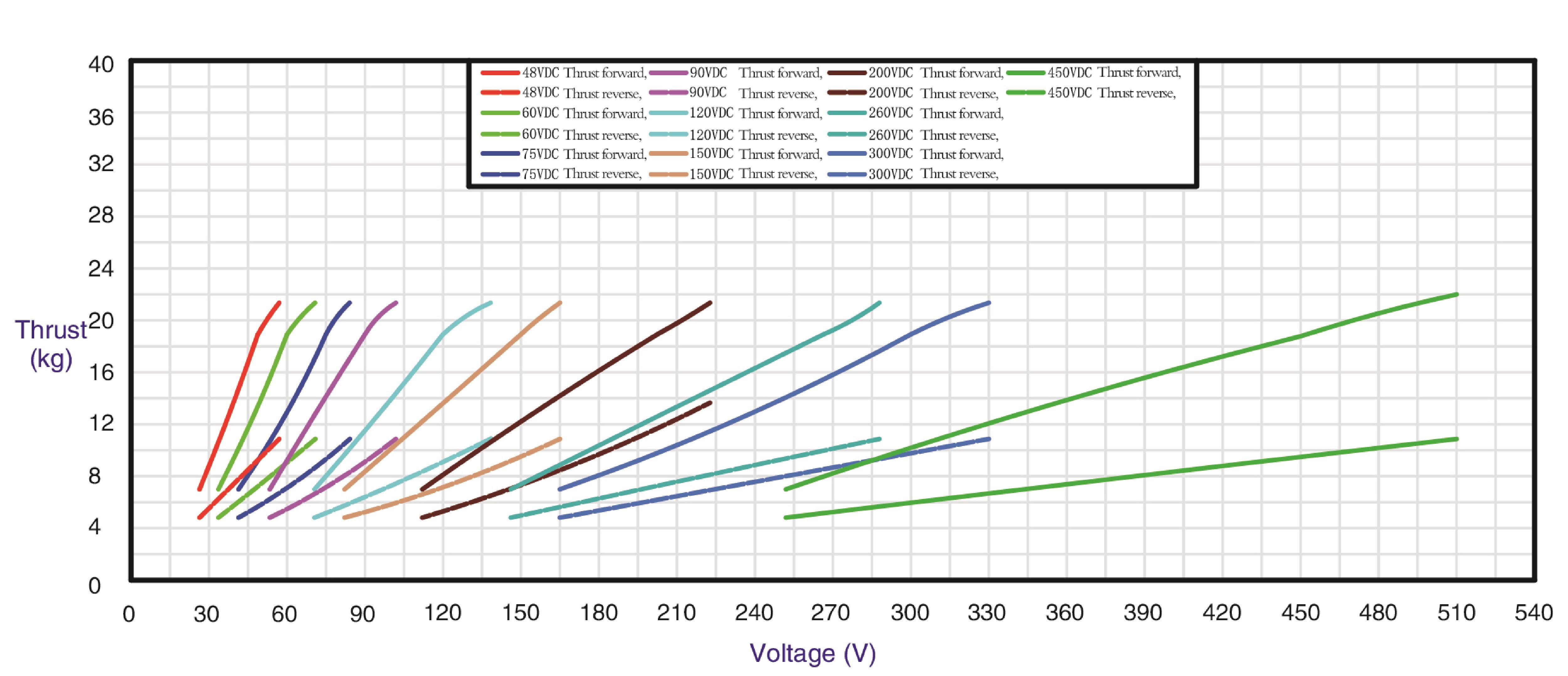

Кривая производительности гребного винта каждого класса напряжения при различных условиях электропитания



尺寸内页-04(1)
