20 кгс/20 кгс
1000 Вт
48-300В
2,7-3,1 кг/1,6-2,0 кг
173 мм/244-280 мм
Функции
● Обладая сбалансированной производительностью или равными тягами вперед и назад, они обычно используются в легких ROV для выполнения работ.
● На выбор предусмотрена скорость вращения с разомкнутым и замкнутым контуром; вращающаяся скорость замкнутого контура превосходит вращающаяся скорость разомкнутого цикла для достижения высокой однородности нескольких продуктов.
● Аналоговый сигнал напряжения ±5 В или сигнал ШИМ можно выбрать для управления направлением вращения и скоростью двигателей; и импульсный сигнал и аналоговый сигнал напряжения 0–5 В предусмотрены для выбора, чтобы дать обратную связь о скорости двигателя.
● Режимы связи RS485, RS422 и CAN доступны для выбора для управления направлением вращения и скоростью моторы; и пользователи могут использовать соответствующие команды программного обеспечения для настройки адресов связи продукта и терминала. значения сопротивления.
● На выбор предлагаются версия со сверхдлительным сроком службы и версия с низким уровнем шума. Они поддерживают индекс производительности оптимизация тяги, веса и эффективности и т. д., а также настройка более высокого напряжения питания.
● Встроены функции защиты от перегрева, ограничения тока и защиты от останова; и пользователи могут использовать программу команда сброса функций защиты.
Параметры
Тяга вперед 20 кг.
Обратная тяга 20 кг.
2500об/мин
1кВт
48~300В постоянного тока
①±5 В Аналоговый контроль напряжения
② ШИМ
③МОЖЕТ
④RS485/RS422
①Аналоговая обратная связь по напряжению
②Импульсная обратная связь
③МОЖЕТ
④RS485/RS422
Внешний диаметр 173 мм
Длина 244~280 мм
Примечания: Размеры разъема исключены
| Материал | Среда | Вождение | Сопротивление давлению | Рейтинг глубины | Вес в воздухе и воде | Модель разъема |
| Алюминий | Пресноводный | Встроенный | Оболочка | 0~850м | 2,8 кг и 1,6 кг | 48 ~ 300 В постоянного тока (8-микроядерный) |
| Титановый сплав | Морская вода | Встроенный | Оболочка | 0~1500м | 3,1 кг и 2,0 кг | 48 ~ 300 В постоянного тока (8-микроядерный) |
| Алюминий | Пресноводный | Внешний | Оболочка | 0~850м | 2,7 кг и 1,6 кг | 48~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Оболочка | 0~1500м | 2,9 кг и 1,8 кг | 48~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | 0~6000м | 3,0 кг и 1,9 кг | 48~300 В постоянного тока (16-ядерный микромасло) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | Полная глубина океана | 3,1 кг и 2,0 кг | 48~300 В постоянного тока (8-жильный стандартного масла) |
Изменения веса продуктов, подвергающихся компенсации заправки масла, зависят от длины масляных трубок. Для масляной трубки каждое дополнительное увеличение на 0,1 м увеличивает вес на 45 г в воздухе и на 16 г в воде.

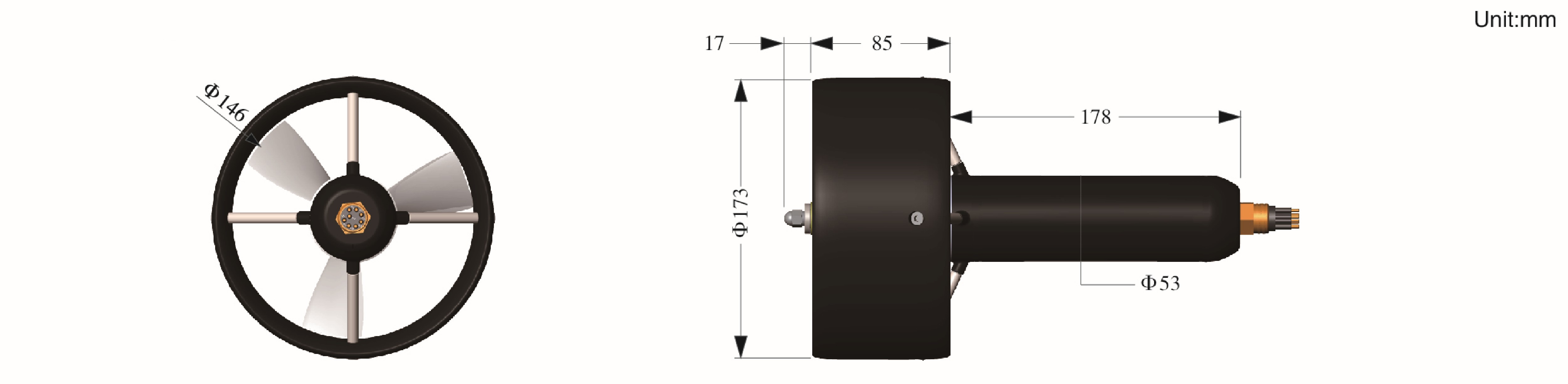

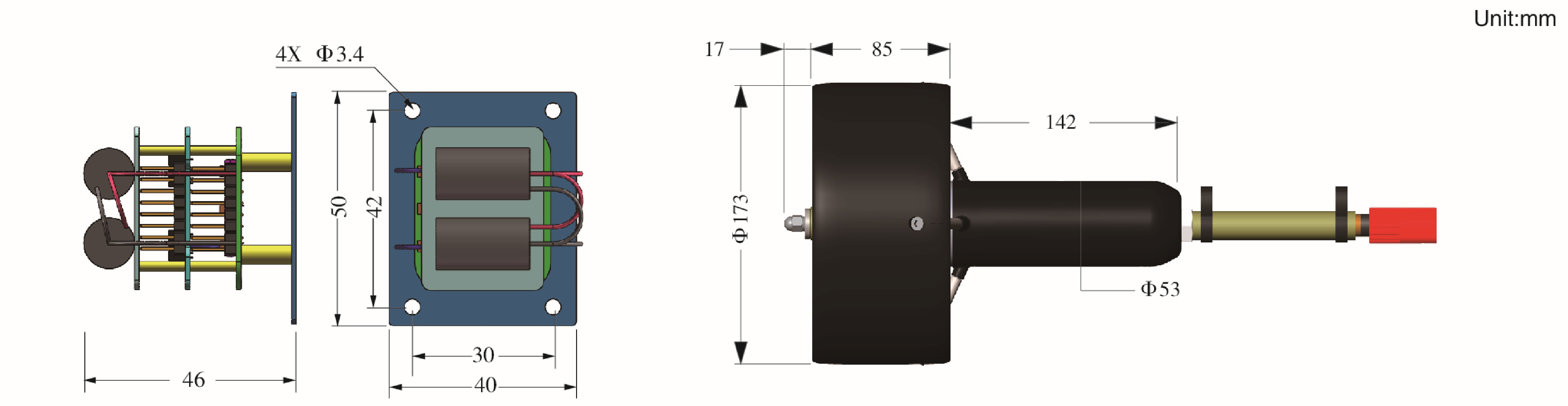

Измерение

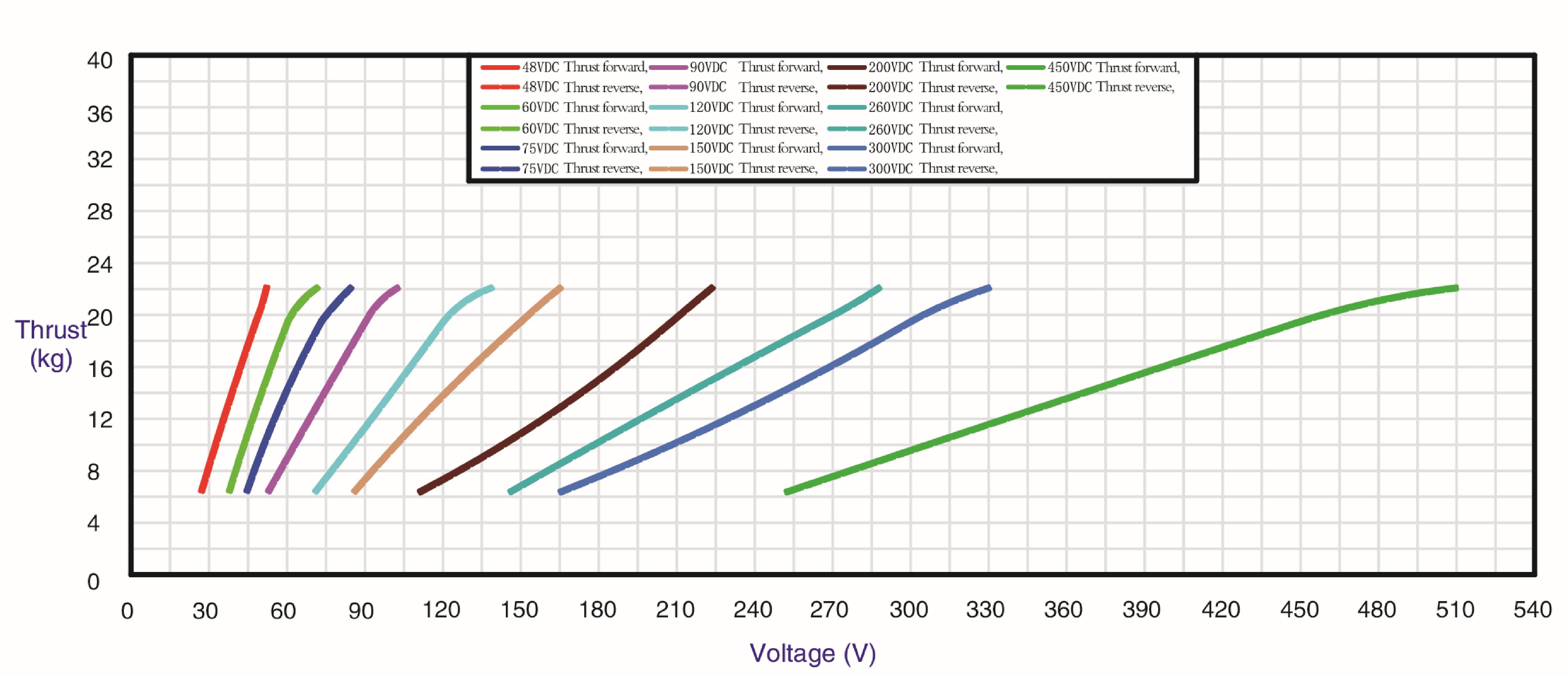

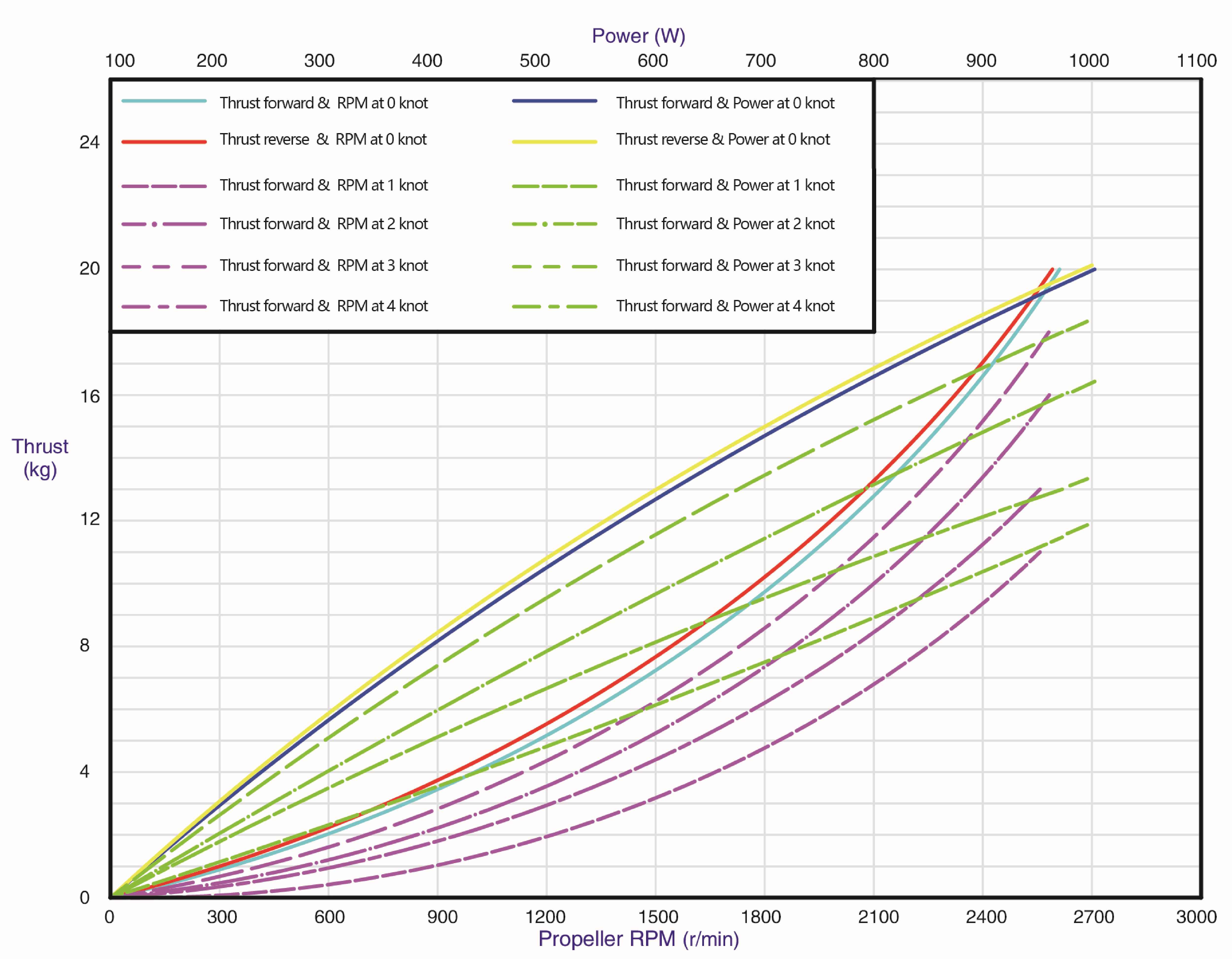

Производительность
Скачать
 | TD20B-深海导管推进器产品参数单页-中文版.pdf |
|
| | Спецификация подводного воздуховода TD20B — английская версия.pdf |  |
