9кгс/9кгс
500 Вт
24-300В
1,7-2,1 кг/1,2-1,6 кг
135 мм/190-228 мм
Функции
● Имея небольшие объемы и большую глубину или равные передние и обратные толчки, они обычно применяются в промышленности. наблюдательные ROV.
● На выбор предусмотрена скорость вращения с разомкнутым и замкнутым контуром; вращающаяся скорость замкнутого контура превосходит вращающаяся скорость разомкнутого цикла для достижения высокой однородности нескольких продуктов.
● Аналоговый сигнал напряжения ±5 В или сигнал ШИМ можно выбрать для управления направлением вращения и скоростью двигателей; и импульсный сигнал и аналоговый сигнал напряжения 0–5 В предусмотрены для выбора, чтобы дать обратную связь о скорости двигателя.
● Режимы связи RS485, RS422 и CAN доступны для выбора для управления направлением вращения и скоростью моторы; и пользователи могут использовать соответствующие команды программного обеспечения для настройки адресов связи продукта и терминала. значения сопротивления.
● На выбор предлагаются версия со сверхдлительным сроком службы и версия с низким уровнем шума. Они поддерживают индекс производительности оптимизация тяги, веса и эффективности и т. д., а также настройка более высокого напряжения питания.
● Встроены функции защиты от перегрева, ограничения тока и защиты от останова; и пользователи могут использовать программу команда сброса функций защиты.
Параметры
Тяга вперед 9 кг.
Обратная тяга 9 кг
2700об/мин
500 Вт
24~300В постоянного тока
①±5 В Аналоговый контроль напряжения
② ШИМ
③МОЖЕТ
④RS485/RS422
①Аналоговая обратная связь по напряжению
②Импульсная обратная связь
③МОЖЕТ
④RS485/RS422

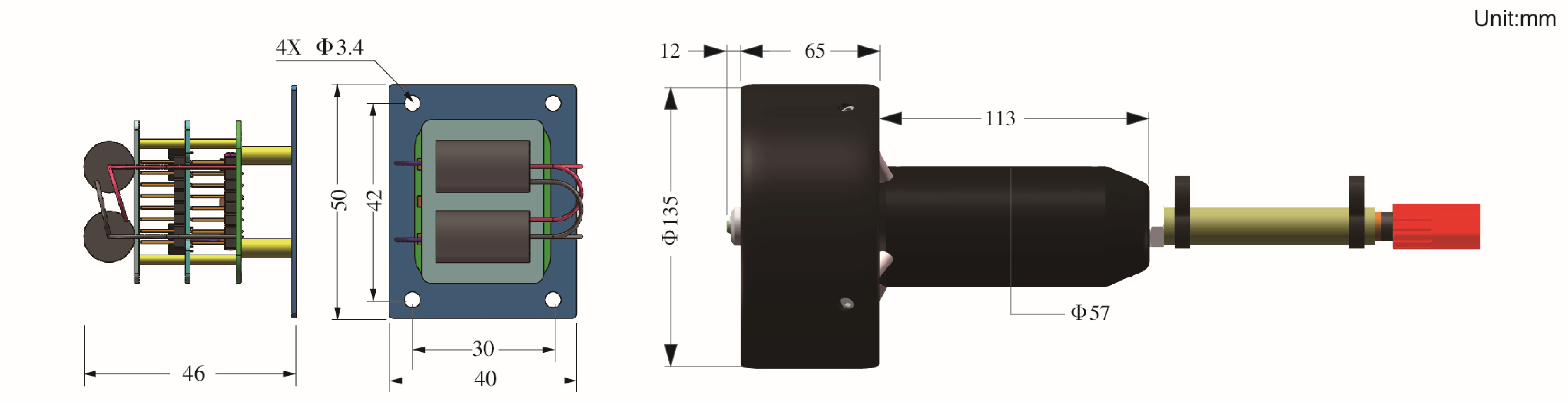

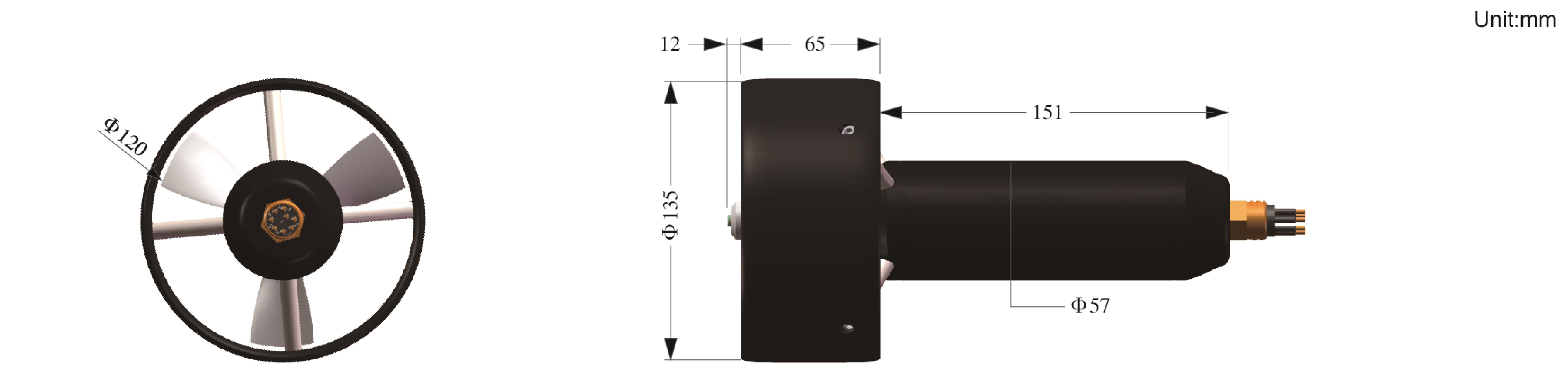

Внешний диаметр 135 мм
Длина 190~228 мм
Примечания: Размеры разъема исключены
| Материал | Среда | Вождение | Сопротивление давлению | Рейтинг глубины | Вес в воздухе и воде | Модель разъема |
| Алюминий | Пресноводный | Встроенный | Оболочка | 0~850м | 1,8 кг и 1,2 кг | 24–36 В постоянного тока (12-ядерный микропроцессор) / 48–300 В постоянного тока (8-жильный микропроцессор) |
| Титановый сплав | Морская вода | Встроенный | Оболочка | 0~1500м | 2,1 кг и 1,5 кг | 24–36 В постоянного тока (12-ядерный микропроцессор) / 48–300 В постоянного тока (8-жильный микропроцессор) |
| Алюминий | Пресноводный | Внешний | Оболочка | 0~850м | 1,7 кг и 1,2 кг | 24~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Оболочка | 0~1500м | 1,9 кг и 1,4 кг | 24~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | 0~6000м | 2,0 кг и 1,6 кг | 24~300 В постоянного тока (16-жильный микромасло) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | Полная глубина океана | 2,0 кг и 1,6 кг | 48~300 В постоянного тока (8-жильный стандартного масла) |
Изменения веса продуктов, подвергающихся компенсации заправки масла, зависят от длины масляных трубок. Для масляной трубки каждое дополнительное увеличение на 0,1 м увеличивает вес на 45 г в воздухе и на 16 г в воде.
Измерение

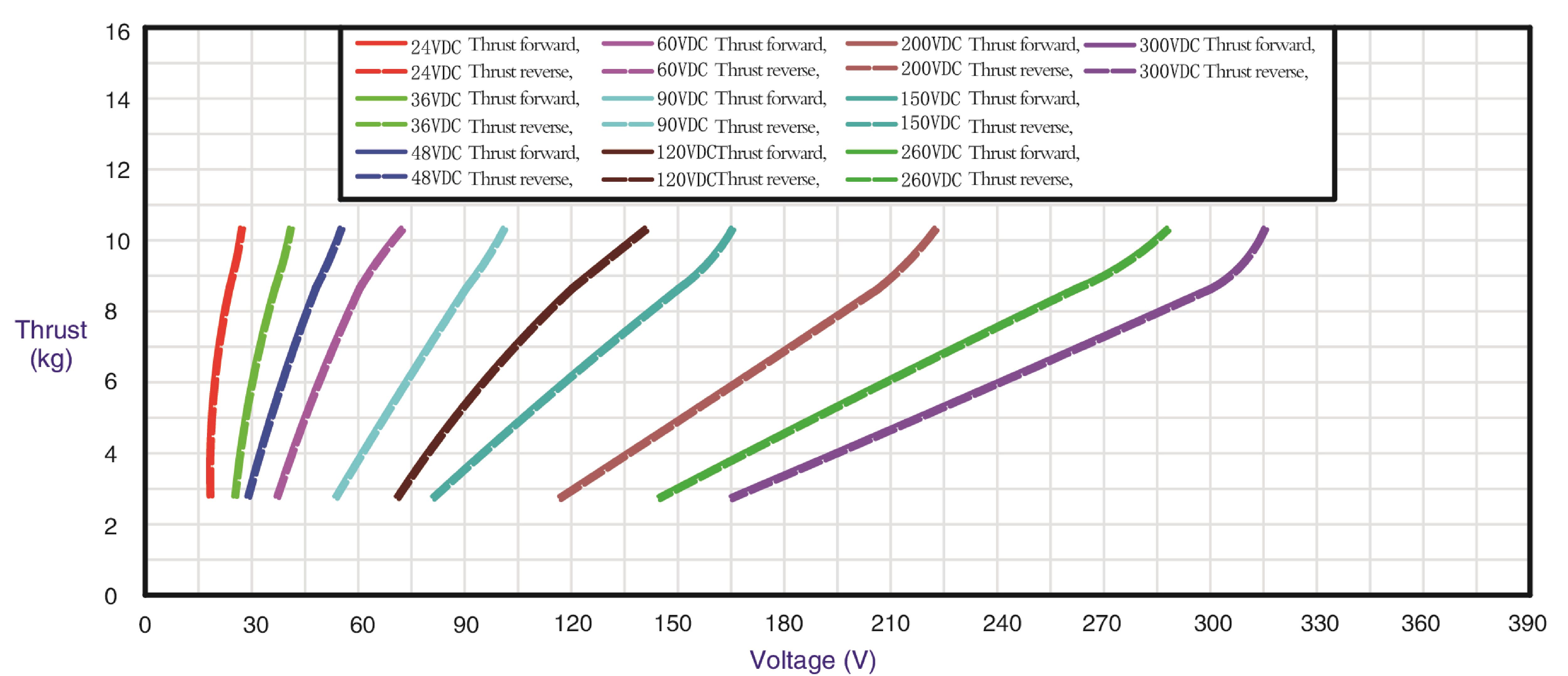

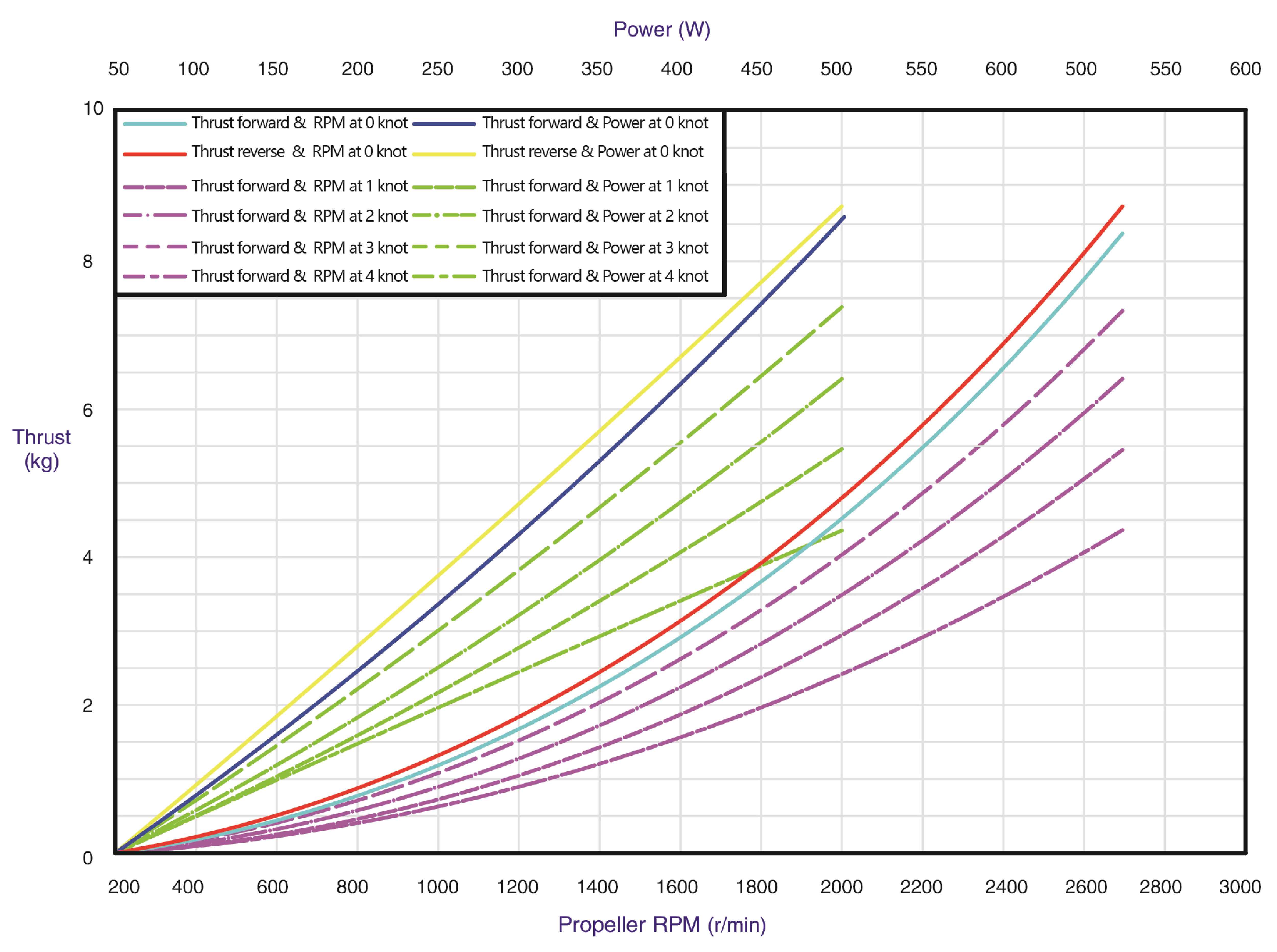

Производительность
