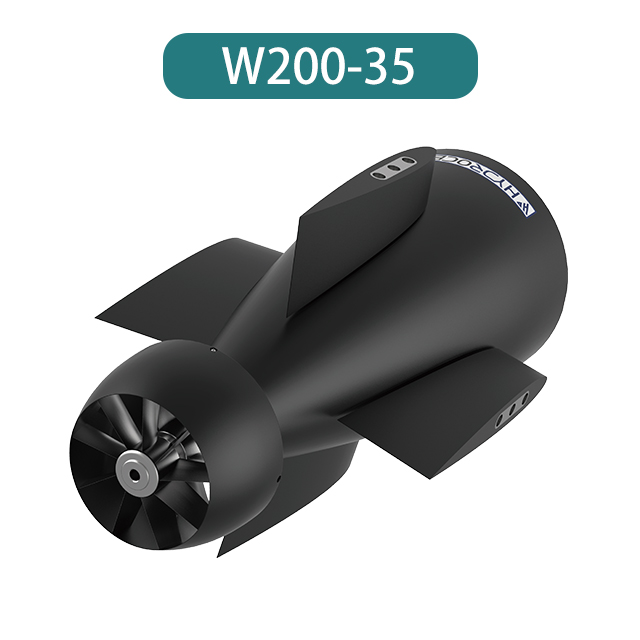

Силовые секции высокоскоростных АНПА W200-35

Hydrocean имеет опыт подводных двигателей. Мы разработали более 40 стандартных продуктов, включая канальные подруливающие устройства, подруливающие устройства с ободом, подруливающие устройства для подводных лодок, подводный электрический рулевой механизм, подводный электрический толкатель, силовой хвостовой сегмент подводных аппаратов и т. д., которые могут удовлетворить большинство потребностей подводных аппаратов. Добро пожаловать, свяжитесь с нами, обсудите с нами выбор двигателя AUV и ROV.

  • 30000 Вт

  • 500-600В

  • 200 мм/500 мм

  • 140 мм/210 мм

  • 35 узлов

штат:
Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Функции


Силовые секции АНПА W200-35  Функции

линия


●   Насосно-реактивные движители с малыми моментами качения применимы для высокоскоростных АНПА.

●  Выходы для оптоволокна могут быть зарезервированы.

●   Складные рули направления можно настраивать.

●  Электрическая система управления двигателем поддерживает быстрое торможение.

●  Сверхбольшой диапазон применимого напряжения.

Параметры


Силовые секции АНПА W200-35 Параметры

линия



Параметры двигателя





Толкать




На скорости 35 узлов




Обороты/Мощность/Напряжение




30КВт

500~600В постоянного тока




Режим управления




①±5 В Аналоговый контроль напряжения

② ШИМ

③МОЖЕТ

④RS485/RS422







Контроль оборотов




①Аналоговая обратная связь по напряжению

②Импульсная обратная связь

③МОЖЕТ

④RS485/RS422




Измерение



Внутренний диаметр 10~12 мм

Примечания: Размеры разъема  исключены






Параметры рулевого двигателя





Крутящий момент/об/мин/угол




12~20Нм

90°/с

±30°





Напряжение рулевого двигателя



24 В постоянного тока




Режим управления/об/мин




① ШИМ

②МОЖЕТ

③RS485/RS422






Вспомогательные функции




①Аналоговая обратная связь по напряжению

②Импульсная обратная связь

③Уменьшение и крутящий момент (опционально)

④ Управление «Один на четверых» (опционально)




Размер руля направления


Высота 140 мм

Ширина 210 мм





Инструкция по подключению



В200-35 (2)

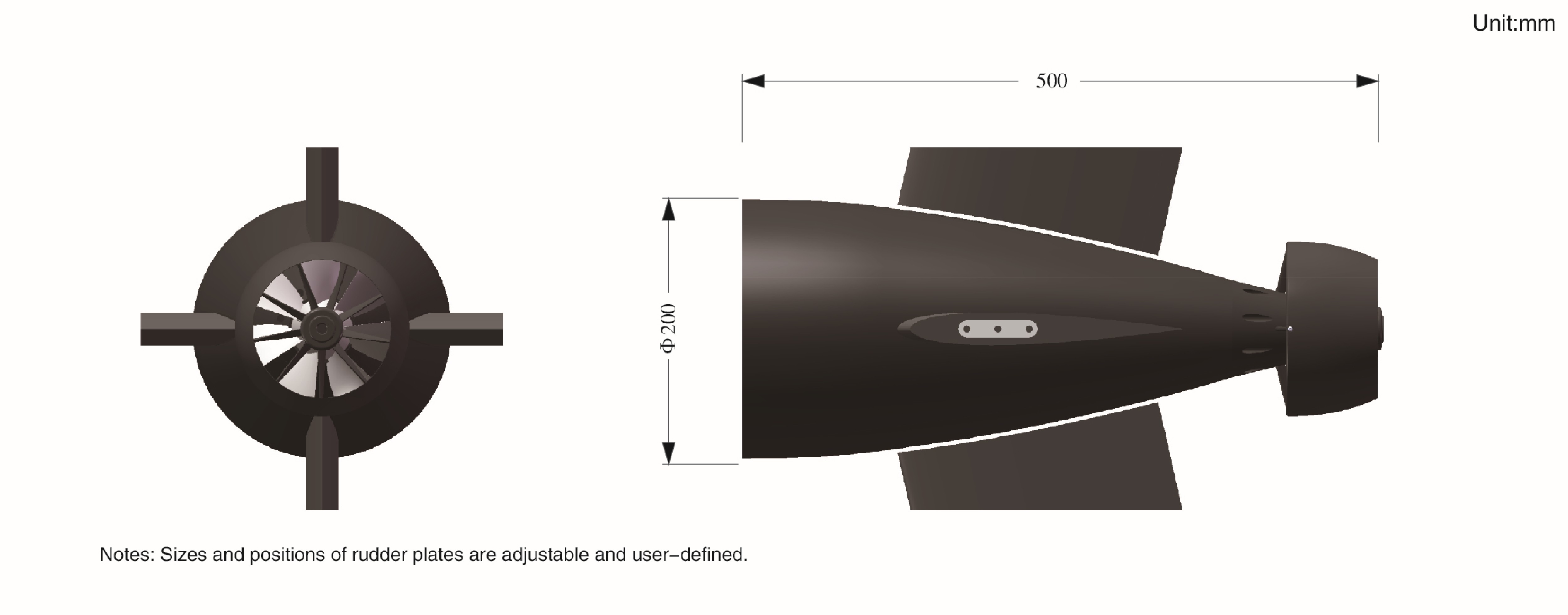

Измерение


Силовые секции АНПА W200-35  Измерение

линия


Измерение



В200-35 (1)




Скачать



Силовые секции АНПА W200-35  Скачать

линия


Кривые производительности двигателей с разными уровнями напряжения в различных условиях электропитания     W200-35 AUV AUV 高速动力段产品参数单页-中文版.pdf

скачать (1)
Кривые производительности двигателей с разными уровнями напряжения в различных условиях электропитания     Технические характеристики высокоскоростных силовых секций подводного АНПА W200-35 — английская версия.pdf скачать (1)


на:
под:

Сопутствующие товары

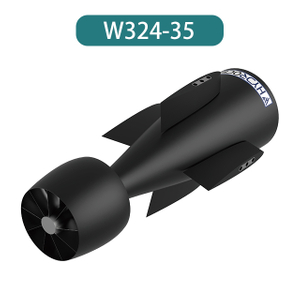

Силовые секции высокоскоростных АНПА W324-35
