19 кгс/10 кгс
1000 Вт
48-300В
2,0-3,0 кг/1,4-2,2 кг
177 мм/242-281 мм
Функции
● Благодаря высокой эффективности на средней скорости, большой глубине и независимому уплотнению они применимы к основным малогабаритным среднескоростные двигатели АНПА (водяное охлаждение для отвода тепла).
● На выбор предусмотрена скорость вращения с разомкнутым и замкнутым контуром; вращающаяся скорость замкнутого контура превосходит вращающаяся скорость разомкнутого цикла для достижения высокой однородности нескольких продуктов.
● Аналоговый сигнал напряжения ±5 В или сигнал ШИМ можно выбрать для управления направлением вращения и скоростью двигателей; и импульсный сигнал и аналоговый сигнал напряжения 0–5 В предусмотрены для выбора, чтобы дать обратную связь о скорости двигателя.
● Режимы связи RS485, RS422 и CAN доступны для выбора для управления направлением вращения и скоростью моторы; и пользователи могут использовать соответствующие команды программного обеспечения для настройки адресов связи продукта и терминала. значения сопротивления.
● На выбор предлагаются версия со сверхдлительным сроком службы и версия с низким уровнем шума. Они поддерживают индекс производительности оптимизация тяги, веса и эффективности и т. д., а также настройка более высокого напряжения питания.
● Встроены функции защиты от перегрева, ограничения тока и защиты от останова; и пользователи могут использовать программу команда сброса функций защиты.
Параметры
Тяга вперед 19 кг.
Обратная тяга 10 кг.
1900об/мин
1кВт
48~300В постоянного тока
①±5 В Аналоговый контроль напряжения
② ШИМ
③МОЖЕТ
④RS485/RS422
①Аналоговая обратная связь по напряжению
②Импульсная обратная связь
③МОЖЕТ
④RS485/RS422
Внешний диаметр 177 мм
Длина 242~281 мм
Примечания:Размеры разъема исключены
| Материал | Среда | Вождение | Сопротивление давлению | Рейтинг глубины | Вес в воздухе и воде | Модель разъема |
| Алюминий | Пресноводный | Встроенный | Оболочка | 0~850м | 2,4 кг и 1,7 кг | 48~300 В постоянного тока (микро-8-ядерный) |
| Титановый сплав | Морская вода | Встроенный | Оболочка | 0~1500м | 2,8 кг и 2,1 кг | 48~300 В постоянного тока (микро-8-ядерный) |
| Алюминий | Пресноводный | Внешний | Оболочка | 0~850м | 2,0 кг и 1,4 кг | 48~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Оболочка | 0~1500м | 2,6 кг и 1,9 кг | 48~300 В постоянного тока (16-ядерный микропроцессор) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | 0~6000м | 2,9 кг и 2,1 кг | 48~300 В постоянного тока (16-ядерный микромасло) |
| Титановый сплав | Морская вода | Внешний | Маслонаполненное уплотнение | Полная глубина океана | 3,0 кг и 2,2 кг | 48~300 В постоянного тока (8-жильный стандартного масла) |
Изменения веса продуктов, подвергающихся компенсации заправки масла, зависят от длины масляных трубок. Для масляной трубки каждое дополнительное увеличение на 0,1 м увеличивает вес на 45 г в воздухе и на 16 г в воде.

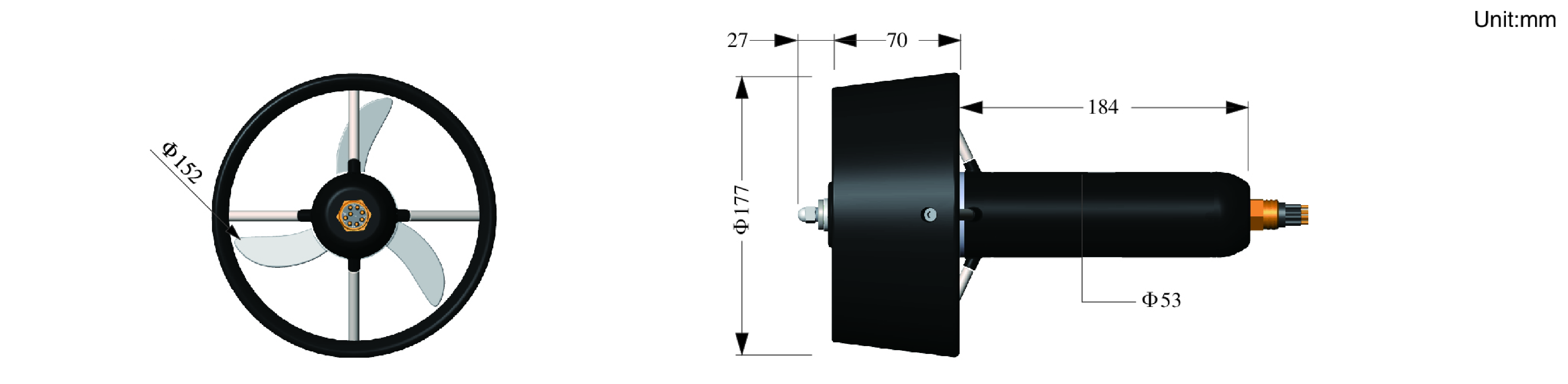

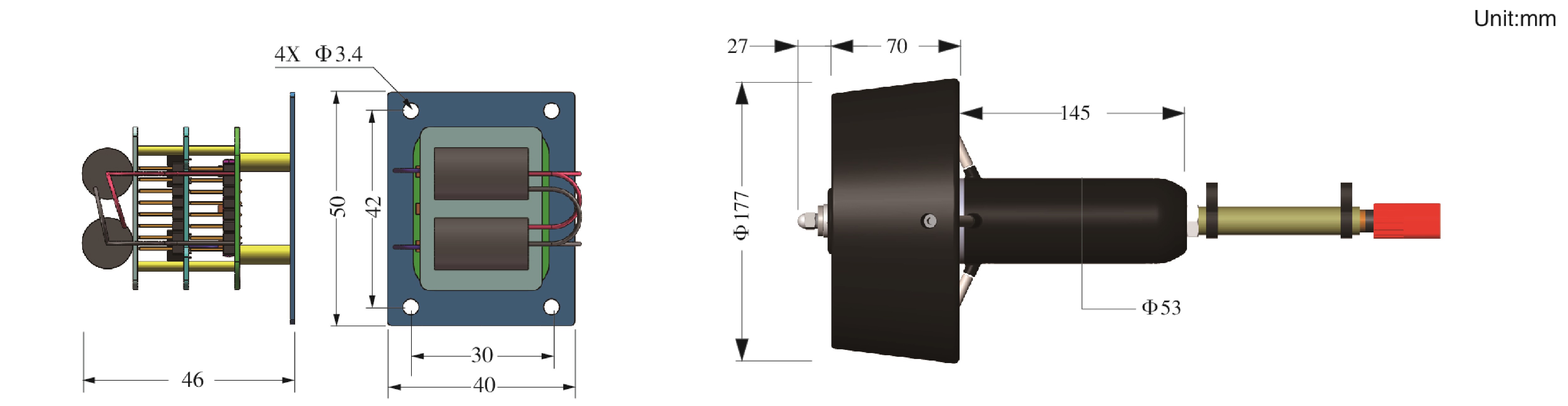

Измерение
Производительность

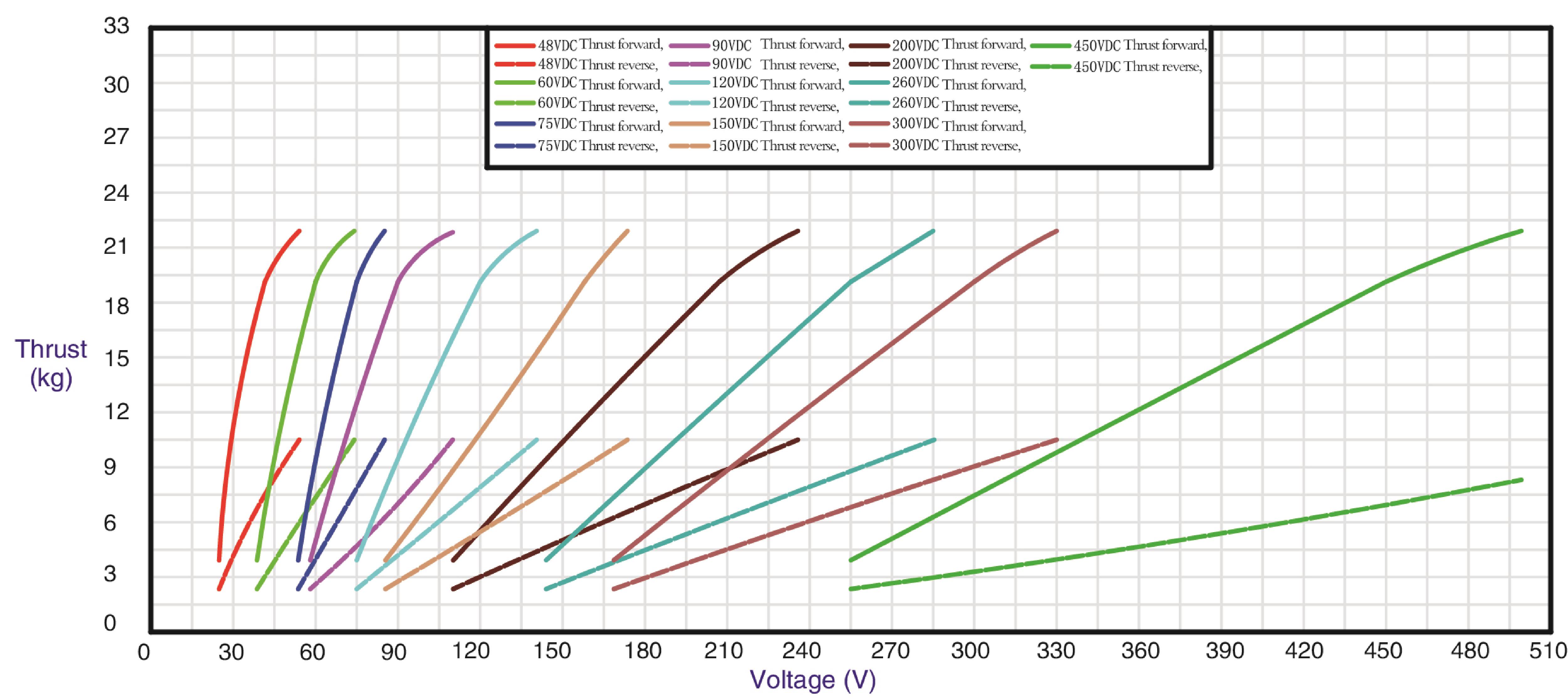

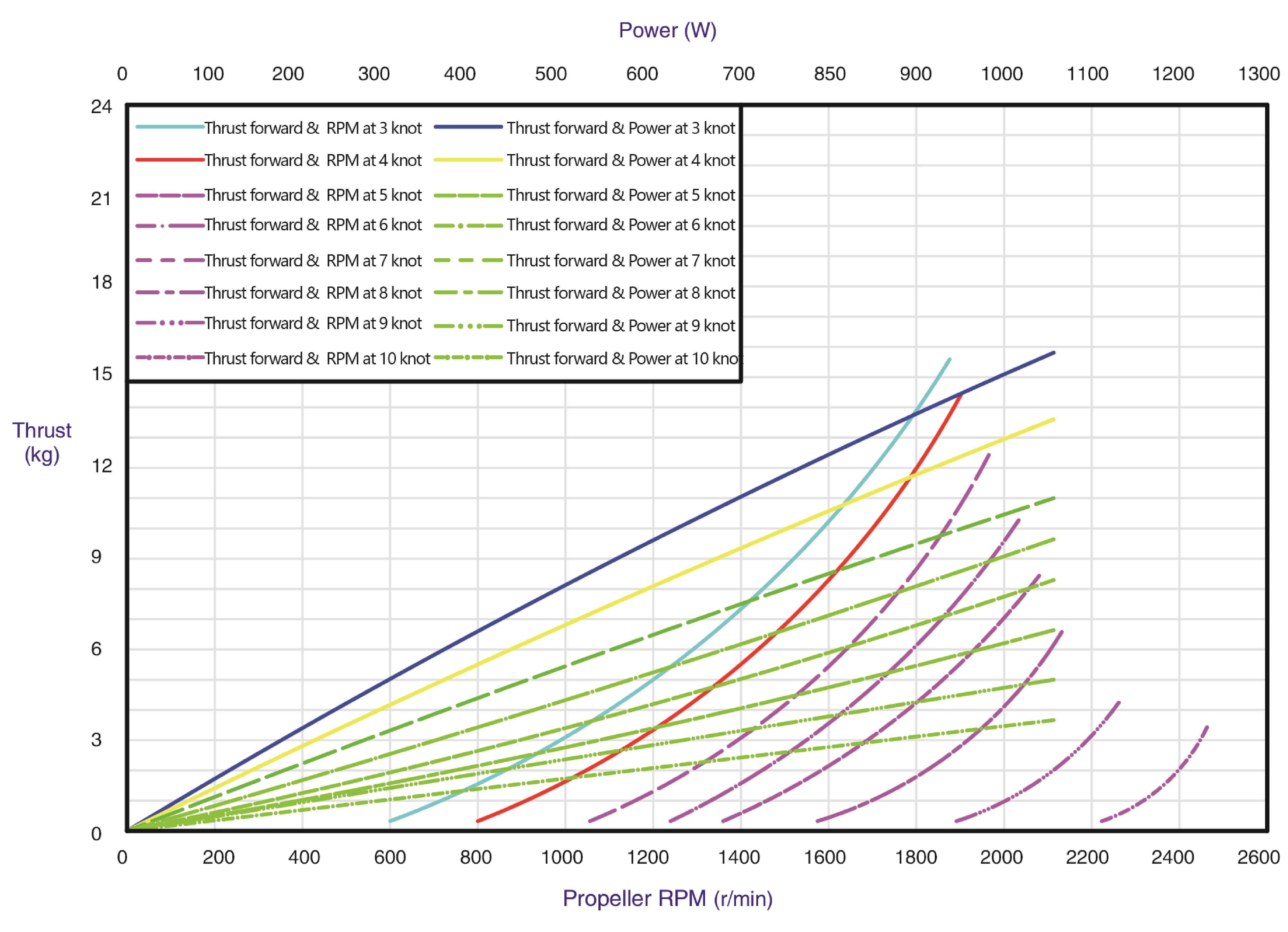

Кривая производительности гребного винта каждого класса напряжения при различных условиях электропитания
