Приложение
● Эта плата ПЛК со скоростью 500 Мбит/с представляет собой новый продукт для передачи данных, основанный на стандартах IEEE 1901 и HomePlug AV. Обеспечьте стандартный порт Ethernet, который в основном используется для кабельной связи подводных роботов. Никакой настройки не требуется, модульная конструкция «подключи и работай».
● Поддержка различных сред передачи, использование режима мультиплексирования передачи может применяться к существующим кабелям, мультиплексированию с частотным разделением каналов для кабельного телевидения, линиям электропередачи, линиям вещания и т. д.
Режим линии электропередачи — пройдите последние 300 метров IP-доступа;
Режим витой пары — пройдите последние 600 метров IP-доступа;
Режим коаксиального кабеля — завершите последние 2000 метров IP-доступа.
● Скорость
Теоретическая скорость передачи до 500 Мбит/с;
Плавная передача IPTV, HDTV и других аудио- и видеосигналов.
● Надежность
Поддерживает 128-битное шифрование AES для обеспечения безопасности сетевых коммуникаций.
Занимайте связь в диапазоне частот 2–68 МГц, не влияя на существующий сигнал кабельного телевидения или кабельное вещание;
Соответствует стандартам IEEE 1901 и HomePlug AV, поддерживает до 7 модулей.
● Простота
Пользовательская настройка не требуется, ее можно использовать после завершения подключения;
Модульная конструкция упрощает интеграцию в другие продукты, ускоряя выход на рынок.
Функции
 | Стандарт IEEE 1901 и HomePlug AV |
| Максимальное расстояние связи 2000 м |
| 500 м Высокоскоростной стабильный сигнал |
| Небольшой размер, слабый нагрев. |

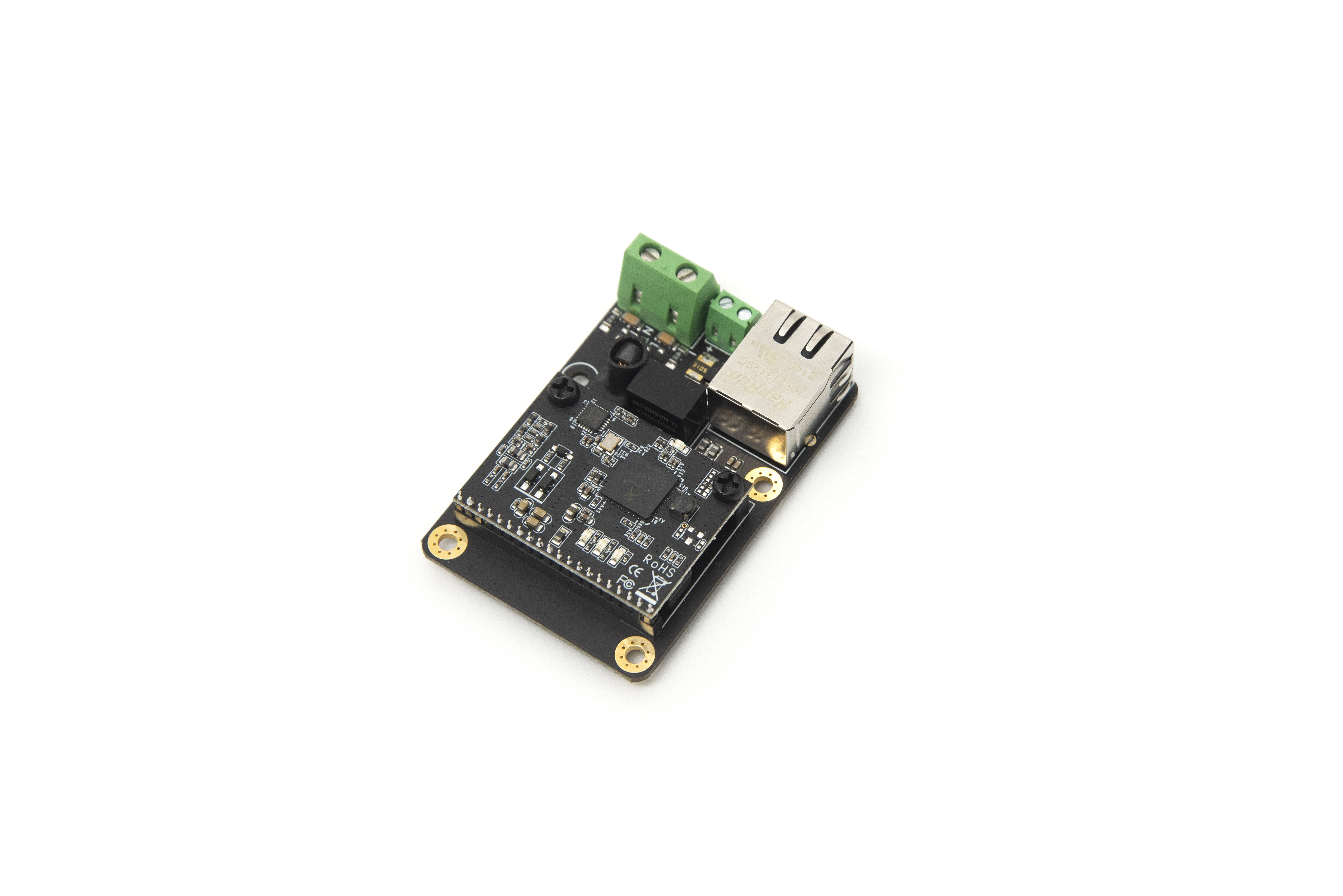

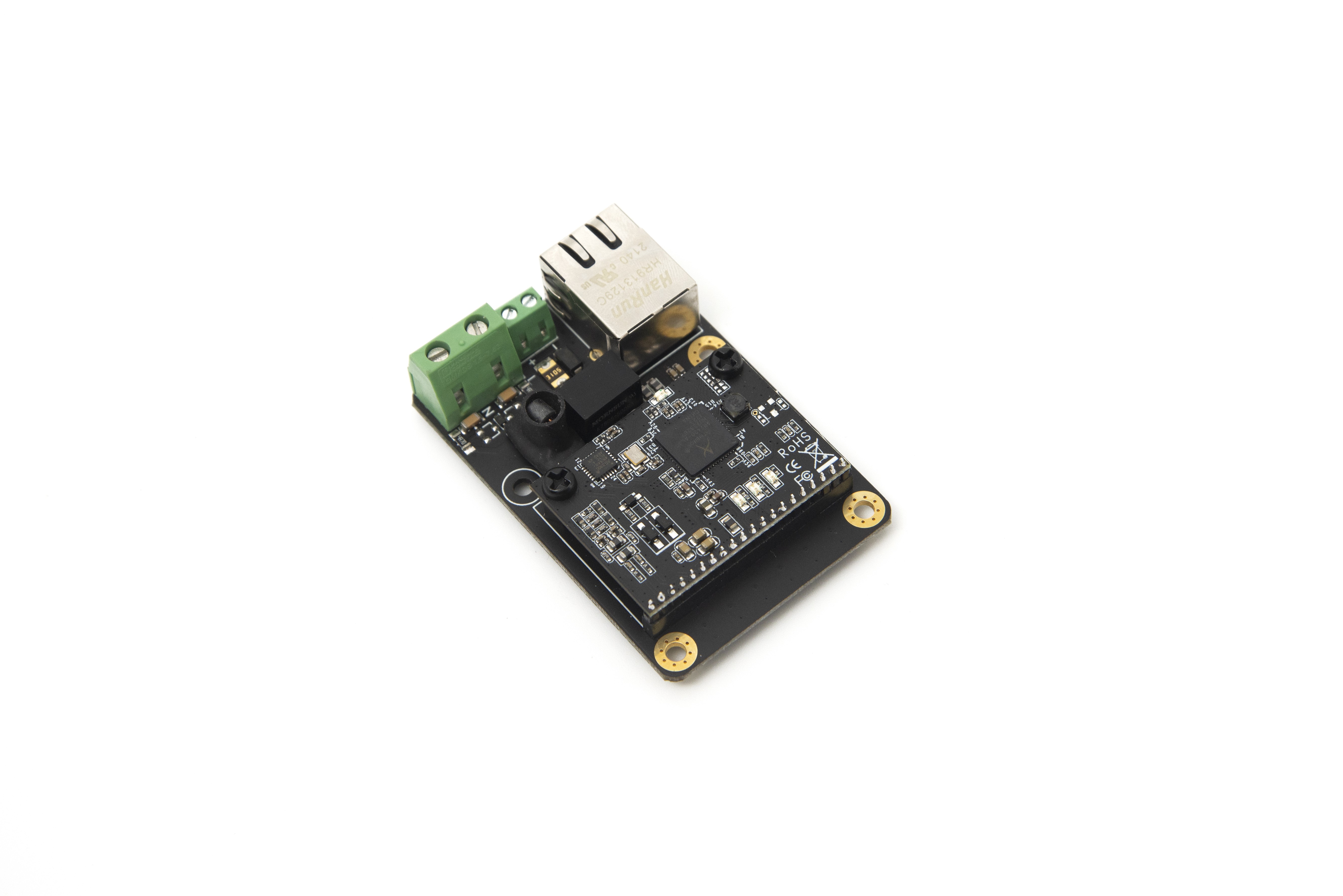

Вид спереди

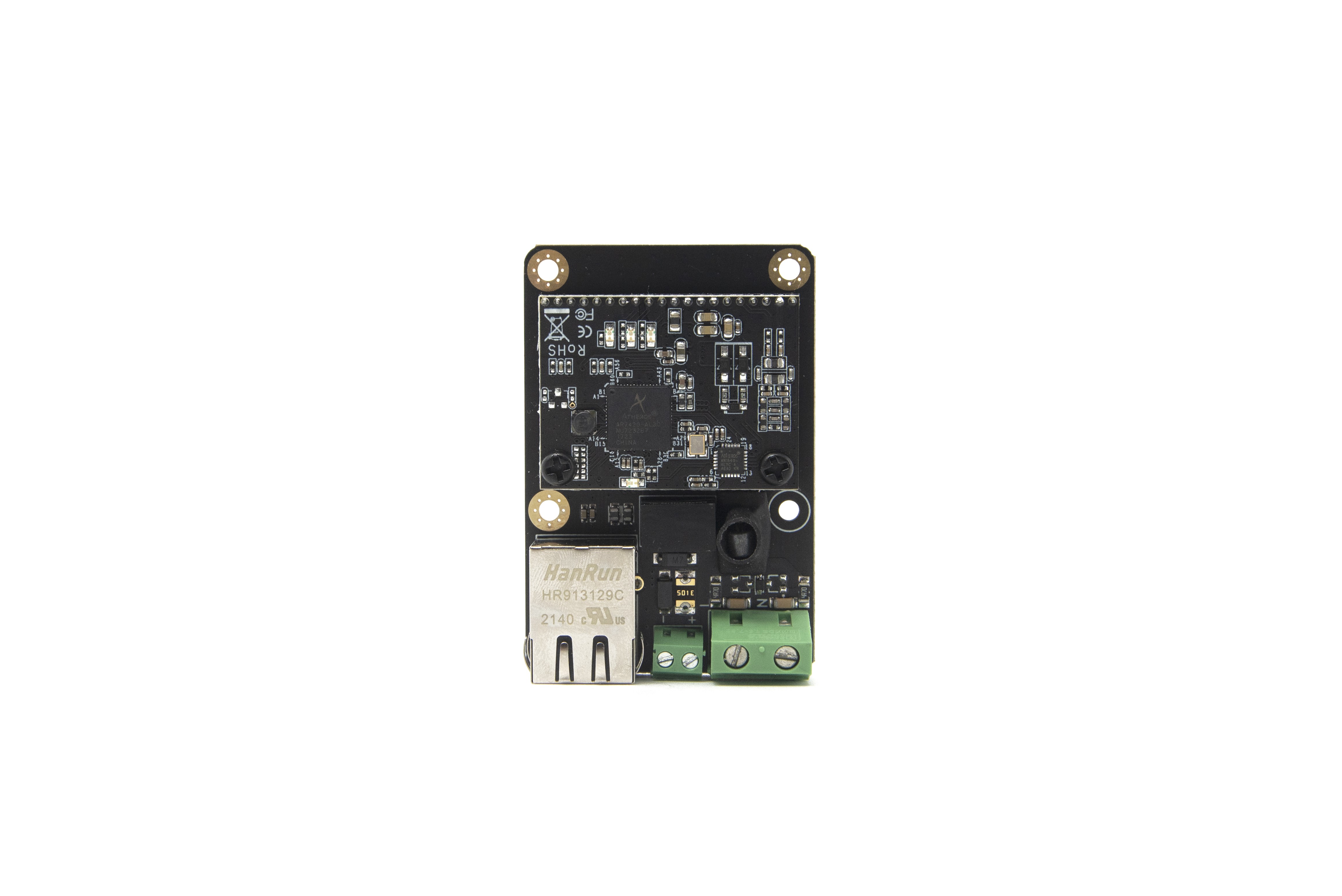

Вид сбоку

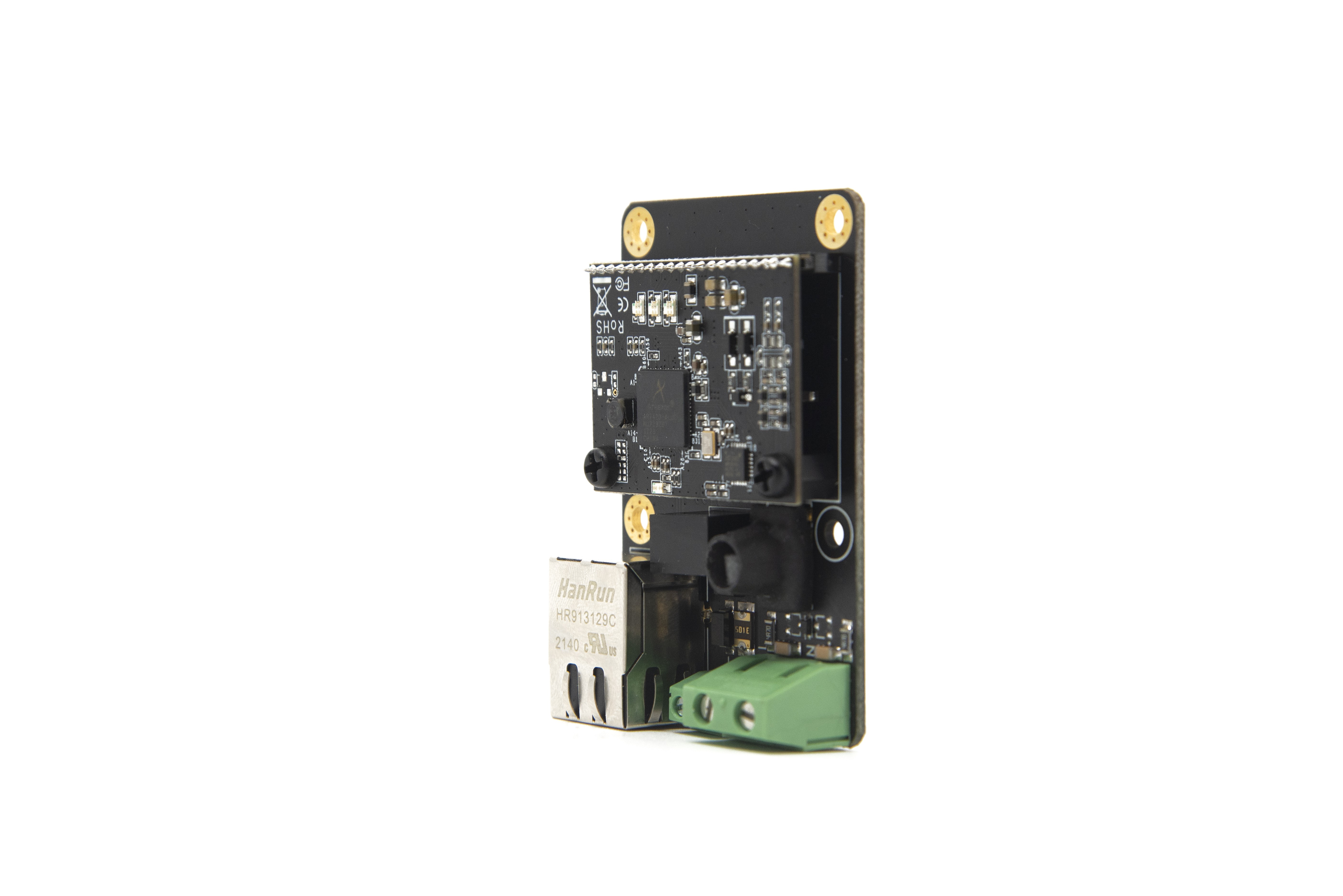

Вид сзади
Спецификация
| Напряжение питания | 9В-13В | Размер | 68 мм × 46 мм (Д × Ш) | |
| Рассеяние мощности | <2 Вт | Работающий Влажность | 20% -85% Воздействие без конденсации | |
| Работающий | -20℃ - +70℃ | Максимальное напряжение | 250 В переменного тока/400 В постоянного тока | |
| Температура | на линии электропередачи | |||
| Индикаторная лампа | PWR: индикаторная лампа источника питания | |||
| ETH: индикатор ACT сетевого порта, мигает при наличии потока данных. | ||||
| ПЛК: индикаторная лампа передачи сигнала | ||||
| IP-интерфейс | Адаптивный порт Ethernet 10/100M (авто MDI/MDIX) | |||
| IP-стандарт | IEEE802.3 / IEEE802.3x / IEEE 802.3u, автоматический MDI (X) / ИЭЭЭ 802.1П / ИЭЭЭ 802.1Q | |||

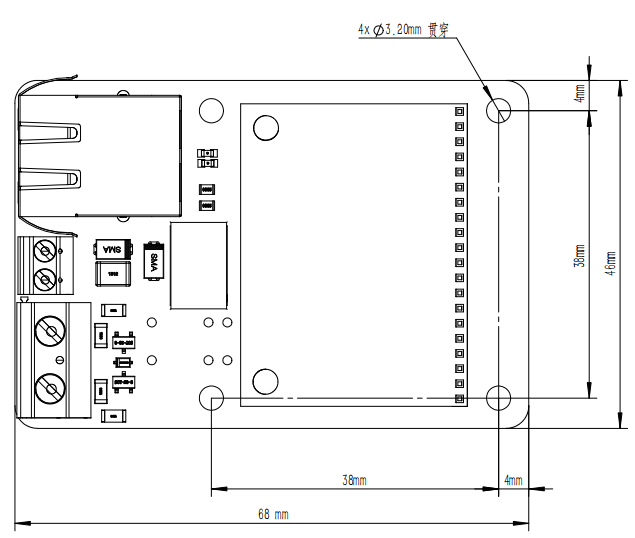

Измерение
